Комплекс средств оповещения КЛОН

Комплекс локального оповещения населения для поэтапного (бюджетного) строительства местных систем оповещения в муниципальных образованиях Российской Федерации

Комплекс удовлетворит потребности муниципальных образований в строительстве местных систем оповещения в своих населенных пунктах, попадающих под воздействие неблагоприятных природных и техногенных факторов ЧС, либо находящихся в непосредственной близости от очагов международной военной напряженности. Стоимость одного базового комплекта оборудования (узла оповещения) не будет превышать 100 тысяч рублей. При необходимости увеличения площади оповещения, возможно наращивание количества комплектов и объединение их в единую сеть. Таким образом, для решения проблемы оповещения больших территорий необязательно закупать дорогостоящую систему целиком, а возможно разделить задачу на этапы и внедрять оборудование по мере необходимости и в зависимости от наличия финансового обеспечения

Назначение и возможности КПТС «КЛОН»

КПТС «КЛОН» предназначен для создания АСЦО: местных систем оповещения населения (МСОН), локальных систем оповещения потенциально опасных объектов (ЛСО ПОО), объектовых систем оповещения (ОСО) предприятий промышленности, систем оповещения и управления эвакуацией при пожаре (СОУЭ) на муниципальном уровне для экстренного оповещения населения и рабочих смен предприятий, находящихся в зоне влияния вредных факторов ЧС природного и техногенного характера, путем:

  • речевого оповещения руководителей на домашние и сотовые телефоны;
  • оповещения ответственных должностных лиц SMS-сообщениями;
  • перехвата сетей проводного радиовещания, кабельного и эфирного ТВ;
  • перехвата эфирного вещания коммерческих радиостанций;
  • перехвата домофонных переговорных сетей жилых комплексов;
  • включения электромеханических и электронных сирен;
  • речевого оповещения (информирования) через ВАУ в местах традиционно массового пребывания людей;
  • перехвата управления ЛСО и ОСО предприятий экономики и СОУЭ при пожаре торгово-развлекательных и культурных центров;

Разработчиком и производителем комплекса КЛОН, является компания ООО «ЭлАРТ-М» (г.Муром). Молодая компания, созданная специалистами имеющими опыт разработки систем связи военного назначения, а также использования современных аппаратных и программных решений. Ядром компании является КБ, специалисты которого проработали на предприятиях оборонного комплекса. За плечами сотрудников КБ разработки корабельных систем связи и оповещения, отличающихся повышенной надежностью и функциональностью для ВМФ и ТФ России, разработка и серийное производство радиоусилителей для комплексов технических средств оповещения (КТСО) УРТУ «Сурон» и КТСО-РМ, принятых на вооружение в системе МЧС России. Поэтому не случайно, что новый комплекс для муниципальных систем оповещения было поручено разработать именно коллективу ООО «ЭлАРТ-М».

В соответствии с ТЗ МЧС России пульты управления комплекса имеют 2 варианта исполнения:

  1. АРМ ОДС ЕДДС муниципального образования (АРМ-01 на базе ПК), который обеспечивает весь функционал, возложенный на органы местного самоуправления ФЗ-158, ФЗ-28 и ФЗ-68 по мониторингу предвестников ЧС природного и техногенного характера, обмену информацией о ЧС с вышестоящим органом управления РСЧС и управления оконечными устройствами созданной системы оповещения (МСОН, КСЭОН, ЛСО, СОУЭ).
  2. АРМ главы местного самоуправления (село, поселок, сельсовет) или диспетчера ЛСО ПОО, который представляет собой пульт управления с интерактивным ЖК-дисплеем, обеспечивающий контроль за состоянием датчиков природных ЧС, угрожающих населению, и состоянием оборудования МСОН, а также управление оконечными устройствами созданной системы оповещения.

Все составные части КПТС КЛОН объединены между собой единой сетью управления, которая может быть организована:

  • по телефонной линии сети общего пользования;
  • по GSM-сети сотового оператора связи;
  • по проводному стыку Ethernet;
  • беспроводному каналу связи.

Архитектура комплекса позволяет строить систему оповещения как традиционным централизованным (и потому изначально затратным) способом «сверху вниз», так и децентрализованно, выбрав вначале самые узкие места в системе обеспечения безопасности жизнедеятельности населения и территории.

Децентрализованный способ строительства МСОН муниципального образования на базе оборудования КПТС «КЛОН» предусматривает возможность точечного параллельного строительства СОН нарастающим итогом одновременно в нескольких городах и сельских поселениях, расположенных в зонах экстренного оповещения. При этом, руководит строительством в каждой точке Глава органа местного самоуправления, самостоятельно определяя очередность и приоритет установки узлов речевого оповещения на своей территории в зависимости от угрозы реальной ЧС и наличия денежных средств. В состав комплекта узла речевого оповещения входят: блок оповещения и трансляции с источником бесперебойного питания (может быть как для внутренней установки, так и уличного исполнения в термошкафу), модем для подключения к сети управления, настольный микрофон, комплект межблочных кабелей, фидерный кабель до 30 м, громкоговорители 2-4 штуки, установочный комплект, инструкция по подготовке к работе.

Хорошо понимая финансовые трудности муниципальных бюджетов, разработчики КПТС КЛОН изначально постарались заложить в комплекс этапность и приемлемую для заказчиков стоимость строительства МСОН путем:

  • внедрения в производство оборудования новейших технологий и материалов с целью снижения стоимости каждого звена (узла оповещения) системы до 100 тыс. рублей;
  • возможности монтажа отдельного узла оповещения своими силами в соответствии с инструкцией по подготовке комплекта к работе;
  • прекращения текущих платежей операторам связи за аренду каналов и соединительных линий управления оборудованием сельских МСОН.

Таким образом, строительство местной СОН на базе КПТС КЛОН позволяет органам местного самоуправления выполнить возложенные на них Законом полномочия по оповещению с минимальными затратами и нарастающим итогом, завершив строительство объединением управления всеми узлами оповещения сельсовета (поселка) установкой соответствующего варианта АРМ на своем рабочем месте с подключением его к АРМ пункта управления вышестоящего звена оповещения.

Основные составные части комплекса КЛОН

АРМ-01 (ЛТДК.466219.001)

Подробнее
Пульт управления КР18Е с блоком питания БПУ

Подробнее
Блок оповещения руководящего состава ВТ8/2 (ЛТДК.468323.001)

Подробнее
Блок переключения сетей кабельного телевидения ВН4Т (ЛТДК.468345.001)

Подробнее
Блок переключения сетей радиовещания ВН20Р (ЛТДК.468345.002)

Подробнее
Блок запуска электромеханических сирен ВС01 (ЛТДК.425412.001)

Подробнее
Блоки оповещения для установки внутри отапливаемых помещений серии РТ- 01(03,06,12)Е с выходной мощностью 100,300,600 и 1200Вт соответственно

Подробнее
Блоки оповещения уличного исполнения серии КР15 -01(03,06,12)Е с выходной мощностью 100,300,600 и 1200Вт соответственно

Подробнее
Блоки оповещения и трансляции для укомплектования РАСЦО ГО серии РТ- 01(03,06,12) и КР15-01(03,06,12) с выходной мощностью 100,300,600 и 1200Вт соответственно

Подробнее
Комплекты оповещения с программным обеспечением комплекса КЛОН серии РТ-01(03)КЕ и КР15-01(03)К-Е

Подробнее
Комплекты оповещения для укомплектования территориальных РАСЦО ГО серии РТ-03(06)К и КР15-01(03)К

Подробнее

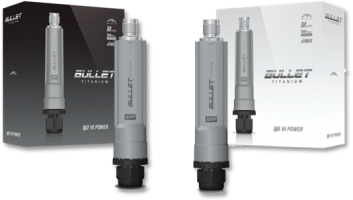

Комплект оборудования для организации беспроводного канала (сети) управления исполнительными и оконечными устройствами КПТС КЛОН

Подробнее
Дополнительное оборудование, используемое при проектировании и централизованном способе строительства МСОН (КСЭОН, ЛСО ПОО, СОУЭ, ОСО)

Подробнее

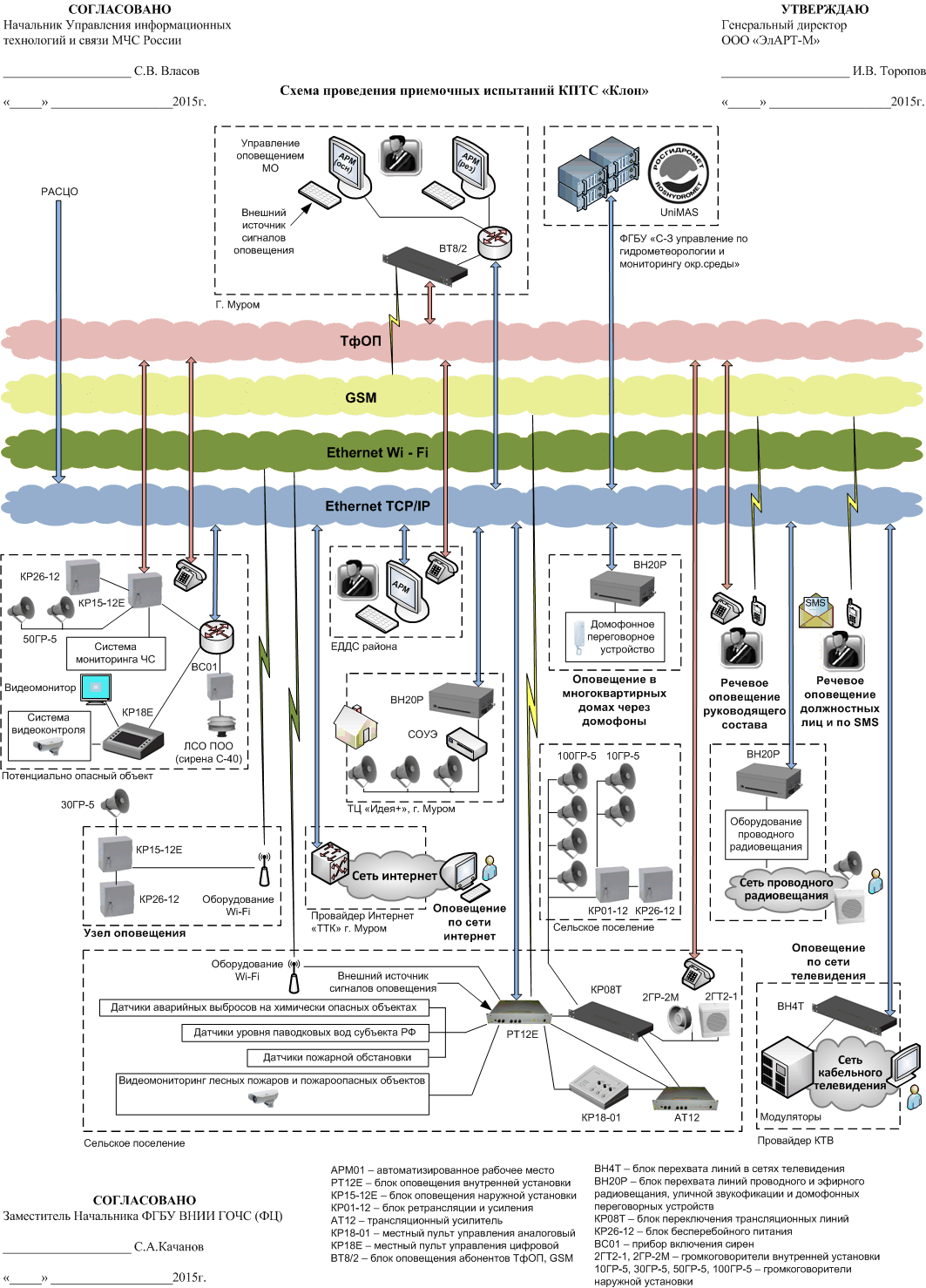

Схема проведения приемочных испытаний
